안녕하세요! 저는 138kv/132kv 전력 변압기 공급업체입니다. 수년에 걸쳐 저는 이러한 대형 장비에 상당한 문제가 있다는 것을 보아 왔습니다. 이 블로그에서는 132kv 전력 변압기의 일반적인 결함에 대해 이야기하겠습니다.
1. 절연 문제
우리가 직면하는 가장 빈번한 문제 중 하나는 단열 문제입니다. 132kv 전력 변압기의 절연은 단락을 방지하고 변압기의 안전하고 효율적인 작동을 보장하므로 매우 중요합니다.
수분 침입
수분은 여러 가지 방법으로 단열 시스템에 들어갈 수 있습니다. 예를 들어, 변압기의 씰이 단단하지 않으면 빗물이나 습기가 스며들 수 있습니다. 습기가 절연체에 들어가면 절연 내력이 감소할 수 있습니다. 이는 절연체가 변압기에 존재하는 고전압을 견딜 수 없다는 것을 의미합니다. 결과적으로 전기 고장의 위험이 높아져 단락이 발생하고 잠재적으로 전체 변압기가 손상될 수 있습니다.
단열재의 노화
종이나 기름과 같은 단열재는 시간이 지남에 따라 성능이 저하됩니다. 전기적 스트레스와 함께 변압기 내부의 고온으로 인해 절연체가 화학적으로 파손될 수 있습니다. 단열재가 오래될수록 부서지기 쉽고 균열이 발생하기 쉽습니다. 이러한 균열로 인해 전기 아크가 발생할 수 있으며 이는 매우 위험합니다. 당신은 우리를 확인할 수 있습니다오일 침지 변압기페이지에서 당사 제품의 적절한 단열을 보장하는 방법에 대해 자세히 알아보세요.
2. 과열
과열은 132kv 전력 변압기의 또 다른 일반적인 결함입니다. 변압기가 과열되는 데에는 몇 가지 이유가 있습니다.
과부하
변압기에 설계된 것보다 더 많은 부하를 전달하도록 요청하면 더 많은 열이 발생합니다. 예를 들어, 수요가 가장 많은 기간에 변압기에 연결된 전기 부하에 갑작스러운 서지가 발생하면 온도가 급격하게 상승할 수 있습니다. 시간이 지남에 따라 지속적인 과부하로 인해 절연체와 변압기의 기타 구성 요소가 손상될 수 있습니다. 이는 변압기의 조기 고장으로 이어질 수 있습니다.
냉각 불량
변압기는 열을 방출하기 위해 오일 냉각식 라디에이터 또는 팬과 같은 냉각 시스템을 사용합니다. 이러한 냉각 시스템이 제대로 작동하지 않으면 변압기 내부에 열이 쌓이게 됩니다. 라디에이터가 막히거나 팬이 오작동하면 변압기에서 열이 효율적으로 전달되지 않을 수 있습니다. 이로 인해 온도가 급등할 수 있으며, 신속하게 조치하지 않으면 심각한 피해를 입을 수 있습니다.
3. 권선 결함
132kv 전력 변압기의 권선은 전압을 변환하는 데 필수적입니다. 그러나 결함이 생길 수 있습니다.
단락 - 권선의 회로
절연 파괴로 인해 권선에 단락이 발생할 수 있습니다. 손상된 절연으로 인해 권선의 인접한 두 권선이 서로 접촉하면 단락이 발생합니다. 이로 인해 단락된 부분을 통해 많은 양의 전류가 흘러 과도한 열이 발생하고 권선이 녹을 가능성이 있습니다.
개방형 - 권선의 회로
권선의 개방 회로는 전기 경로에 단선이 있음을 의미합니다. 이는 진동이나 변압기의 물리적 충격과 같은 기계적 손상으로 인해 발생할 수 있습니다. 개방 회로가 있으면 변압기가 제대로 작동하지 못하고 전기 시스템에 불균형이 발생할 수 있습니다.
4. 탭 체인저 문제
탭 체인저는 변압기의 전압 비율을 조정하는 데 사용됩니다. 하지만 그들만의 문제도 있을 수 있습니다.
기계적 마모
탭 체인저에는 움직이는 부품이 있으며 반복적으로 사용하면 이러한 부품이 마모될 수 있습니다. 예를 들어 탭 절환기의 접점은 시간이 지남에 따라 마모되거나 움푹 패일 수 있습니다. 이로 인해 전기 접촉 불량이 발생하여 탭 절환기에서 아크가 발생하고 과열될 수 있습니다.
잘못된 탭 설정
때로는 탭 체인저가 잘못 설정될 수 있습니다. 이는 설치 또는 유지 관리 중에 발생할 수 있습니다. 탭 설정이 잘못된 경우 변압기가 잘못된 전압을 출력할 수 있습니다. 이는 변압기에 연결된 전기 장비에 문제를 일으킬 수 있습니다.
5. 석유 관련 문제
대부분의 132kv 전력 변압기는 절연 및 냉각을 위해 오일을 사용합니다. 그러나 기름에 문제가 있을 수 있습니다.
오염
오일은 먼지, 습기 또는 기타 불순물로 오염될 수 있습니다. 오염된 오일은 절연 특성을 저하시키고 냉각 시스템을 막힐 수도 있습니다. 예를 들어, 오일에 먼지가 많으면 라디에이터 핀이 막혀 냉각 효율이 떨어질 수 있습니다.
산화
오일은 시간이 지남에 따라 산화될 수 있으며, 특히 고온과 산소에 노출될 경우 더욱 그렇습니다. 산화된 오일은 슬러지를 형성하여 변압기 내부 구성품에 침전될 수 있습니다. 이 슬러지는 변압기의 올바른 작동을 방해할 수 있으며 과열을 일으킬 수도 있습니다.
6. 핵심 결함
변압기의 코어는 자속을 전달하는 역할을 합니다. 코어의 결함은 변압기 성능에 영향을 미칠 수 있습니다.
라미네이션 단락 - 회로형
코어는 적층 시트로 구성됩니다. 이러한 적층이 단락되면 코어에 와전류가 흐를 수 있습니다. 와전류는 열을 발생시키며 과도한 열은 변압기의 코어와 기타 구성 요소를 손상시킬 수 있습니다.
핵심 접지 문제
코어의 적절한 접지가 필수적입니다. 코어가 올바르게 접지되지 않으면 코어 내에 전위차가 발생하여 아크가 발생하고 코어가 손상될 수 있습니다.
7. 가스 축적
오일 충전 변압기에서는 다양한 이유로 가스가 축적될 수 있습니다.
부분방전
변압기 내부의 부분 방전으로 인해 오일이 분해되어 가스가 발생할 수 있습니다. 이러한 가스는 변압기의 가스 수집실에 축적될 수 있습니다. 가스 수준이 너무 높아지면 절연 파괴와 같은 심각한 문제를 나타낼 수 있습니다.
오일 과열
앞서 언급했듯이 오일이 과열되면 가스가 방출될 수도 있습니다. 고온에서 오일이 분해되면 메탄, 에탄, 수소와 같은 가스가 생성됩니다. 변압기의 가스 수준을 모니터링하면 잠재적인 문제를 조기에 감지하는 데 도움이 됩니다.

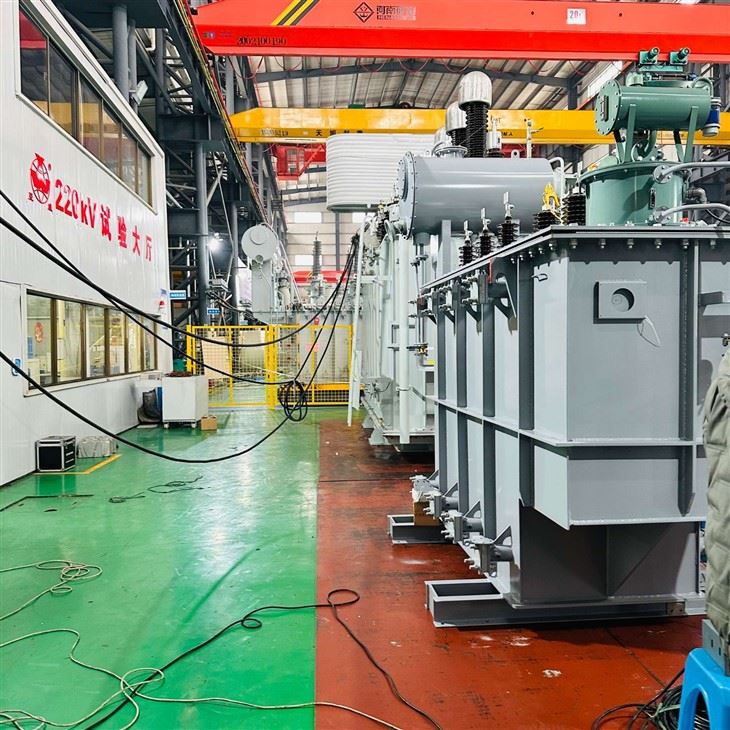

우리는 우리와 같은 다양한 고품질 변압기를 제공합니다.125MVA 138KV 24.94KV 스텝다운 변압기그리고MR OLTC가 있는 25MVA 25000KVA 150KV 스텝다운 전력 변압기. 신뢰할 수 있는 132kv 전력 변압기를 찾고 있거나 우리가 논의한 일반적인 결함에 대해 질문이 있는 경우 구매 협상을 위해 언제든지 우리에게 연락하십시오. 우리는 귀하의 전력 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드리고 있습니다.
참고자료
- 전력 시스템 공학 교과서
- 전력 변압기 고장에 대한 업계 보고서
