데이터 센터 배전: 변압기가 현대 디지털 인프라에 적합한 곳

현실을 직시하자: 사람들이 클라우드 컴퓨팅, AI 또는대규모 하이퍼스케일 시설, 일반적으로 스포트라이트는 화려한 -최첨단-에지 서버, 액체 냉각 장비 또는 고속-네트워킹 장비에 쏠립니다. 하지만 그 모든 실리콘 뒤에는 거대하고 전력{4}}에 굶주린 짐승이 있습니다.데이터 센터전례 없는 속도로 전기를 소비하고 있으며, 그 엄청난 양의 먹이를 유지한다는 것은 강력한-전기 백본에 의존한다는 것을 의미합니다.

이 설정의 핵심은 겸손입니다.변신 로봇. 그것들은 건물 밖에 놓여 있는 단순한 회색 상자가 아닙니다. 그들은 전기가 전력망에서 수천 개의 연중무휴 서버 랙에 안전하고 깨끗하며 장애 없이 전달되도록 하는 숨은 영웅입니다.

다음은 현대 데이터 센터를 통해 전력이 실제로 어떻게 흐르는지, 그리고 아키텍처의 거의 모든 구석에 변압기가 배치되어 있는 이유를 현실적으로 보여줍니다.

지금 연락하세요

데이터 센터가 어두워지는 것을 방지하려면 전기 레이아웃이 놀라울 정도로 구조화되어 있으면서도 복원력이 있어야 합니다. 표준 시설의 청사진을 살펴보면 전력 여정은 다음과 같습니다.

유틸리티 그리드중-전압 배전반주요 변압기저-전압 배전반UPSPDU서버 랙

서류상으로는 선형으로 보이지만 각 단계는 중요한 체크포인트입니다. 그리고 대개 변압기는 이러한 단계 사이에서 무거운 작업을 수행합니다.

1. 게이트의 고전압(유틸리티 및 중-전압 배전반)

데이터 센터는 벽에 꽂기만 하는 것이 아닙니다. 그들은 엄청난 양의보통 11kV에서 33kV 사이의 중간 전압 레벨-에서 배전망에서 직접 주스를 공급합니다.

원시 전력이 데이터 홀 근처로 전달되기 전에 중압-개폐 장치에 도달합니다. 이것을 시스템의 교통경찰이자 경호원이라고 생각하십시오. 다음을 처리합니다.

• 결함 격리(전체 시스템이 폭발하기 전에 전기 문제를 중지)

• 회로 보호 및 부하 관리

• 실시간-전력 모니터링

그러나 문제는 수신 전압이 IT 장비를 즉시 태워버릴 만큼 높다는 것입니다. 변압기를 입력하십시오.

2. 단계적으로 낮추기(주 전원 변압기)

이곳이 첫 번째 메이저 피트스톱이다. 유틸리티 공급과 시설의 저-전압 배전 바로 사이에 주 전력 변압기가 있습니다.

직업이요? 22kV(또는 로컬 그리드에서 발생하는 전력)를 415V 또는 480V와 같이 사용 가능한 전압으로 낮추십시오. 하지만 단순히 숫자만 바꾸는 것이 아닙니다. 이러한 변압기는 전기적 절연(내부 시스템에서 그리드의 불편함을 방지)을 제공하고 중복성을 위한 기반을 구축합니다. 대규모 하이퍼스케일 사이트에서는 여러 개의 주요 변환기가 병렬로 실행되는 것을 볼 수 있습니다. 이렇게 하면 한 사람이 죽거나 유지 관리가 필요한 경우 N+1 또는 2N 중복 설정을 통해 서버가 깜박거리지도 않게 됩니다.

3. 안전망(저-전압 배전반 및 UPS 시스템)

전압이 관리 가능한 수준에 도달하면 저전압 개폐 장치를 통해 스트리밍되어 무정전 전원 공급 장치(UPS) 시스템으로 곧장 향합니다.

UPS가 무엇을 하는지 우리 모두는 알고 있습니다.-이것은 그리드 전력과 백업 발전기 사이의 궁극적인 연결 역할을 합니다. 유틸리티 전원이 떨어지면 UPS가 즉시 가동됩니다. 다음과 같은 경우에는-협상할 수 없습니다.

• 발전기가 가동될 때까지 전력 공급 중단 시 격차 해소

• 전압 강하 및 스파이크 완화

• 극도로 민감한 IT 장비를 "더러운" 전력으로부터 보호

4. 신호 정리(UPS 출력 변압기)

여기서 상황이 좀 복잡해집니다. 최신 서버와 전력 전자 장치는 "비선형 부하"입니다. 즉, 부드러운 파도가 아닌 이상하고 고르지 않은 덩어리로 전력을 끌어옵니다. 이로 인해 전기적 잡음, 즉 '고조파'가 발생하여 시스템-특히 밀도가 높은 GPU 클러스터로 가득 찬 AI-가 많은 데이터 센터에서 큰 피해를 입힐 수 있습니다.

이 문제를 해결하기 위해 많은 시설에서는 변압기를 UPS의 출력 측 바로 위에 놓습니다. 이 사람들은 필터 역할을 합니다. 그들은 다음을 제공합니다:

• 고조파 완화(전기적 소음을 제거)

• 전압 변환 및 중성점 생성

• 더 나은 접지

이러한 혹독한 환경의 경우 엔지니어는 일반적으로 전문적인 기술을 사용합니다.K-등급또는고조파 완화 변압기(HMT)왜냐하면 표준 변압기는 과열되어 포기할 것이기 때문입니다.

5. 랙에 더 가까이 다가가기(배전 장치 - PDU)

UPS가 모든 것을 정리한 후 전원은 PDU(Power Distribution Unit)를 통해 실제 데이터 홀로 이동합니다. PDU는 기본적으로 스테로이드를 사용한 미화된 스마트 차단기 패널입니다. 분기 회로 분배를 처리하고 부하를 모니터링하며 과전류를 방지합니다.

하지만 대부분의 플로어 스탠딩 PDU에는 절연 변압기가 내장되어 있습니다. 그들은 480V를 사용하고 랙의 경우 마지막으로 208V 또는 120V로 낮추면서 남은 전기 소음을 제거합니다. 미션 크리티컬 설정의 경우-변압기 기반 PDU는 여전히 안정적인 전력 공급을 위한 표준입니다.

6. 혼돈 관리(원격 전원 패널 - RPP)

데이터 홀이 성장함에 따라 중앙 PDU에서 개별 랙까지 수백 개의 케이블을 연결하는 것은 악몽이 됩니다. 원격 전원 패널(RPP)이 필요한 곳입니다.

이제 RPP는 일반적으로~하지 않다그 안에 변압기가 있어요. 본질적으로 위성 차단기 패널입니다. 그러나 케이블 혼잡을 줄이고, 용량 확장을 더욱 쉽게 하며, 기술자가 인프라를 해체하지 않고 새로운 회로를 추가할 수 있도록 하기 때문에 언급할 가치가 있습니다.

7. 마지막 발판: 랙 PDU 및 서버 PSU

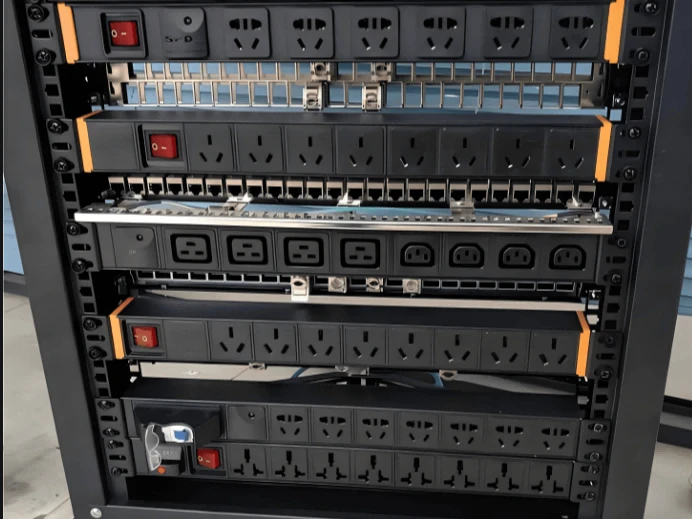

마침내 전원이 랙에 닿습니다. ePDU(지능형 랙 PDU)는 AC 전원을 개별 서버에 직접 분배합니다. 이러한 스마트 스트립은 전력 측정항목을 실시간으로 추적하고-운영자가 원격으로 전력을 순환할 수 있도록 해줍니다.

각 서버 상자 내부에는 내부 PSU(전원 공급 장치)가 대신하여 프로세서와 메모리 모듈이 실제로 실행되는 안정적인 DC 전압(12V, 5V 등)으로 AC 전원을 최종 변환합니다.

여기서 한 가지를 빼면 변압기는 단순한 전압 변환기가 아니라는 점입니다. 현대 디지털 환경에서 이는 다중-도구 생존 장비입니다. 이들은 다음 사항에 대한 직접적인 책임이 있습니다.

• 매우-견고한 신뢰성:시스템을 격리하고 중복 경로를 지원함으로써 가동 시간을 보장합니다.

• 전력 품질:필터 역할을 하여 고조파와 전기 잡음이 마이크로칩을 손상시키기 전에 제거합니다.

• AI 준비:AI와 고성능 컴퓨팅(HPC)은{0}}엄청난 열적, 전기적 스트레스를 유발합니다. 고급 변환기는 말 그대로 이러한 불규칙한 고밀도 작업 부하를 용해하지 않고 처리하도록 제작되었습니다.{2}}

AI와 엣지 컴퓨팅의 엄청난 증가로 인해 트랜스포머 기술이 진화하고 있습니다. 차세대 데이터 센터 변환기는 다음에 중점을 두고 있습니다.더 높은-효율성 코어에너지 낭비를 줄이기 위해,더욱 스마트해진 모니터링 센서실패가 발생하기 전에 예측하고,더 작은 물리적 공간데이터홀 공간은 돈이니까요.

결국 데이터 센터의 전기 아키텍처는 엄청나게 복잡한 생태계입니다. 전력이 그리드를 떠나는 순간부터 AI 모델을 부팅하는 순간까지 변압기는 전체 체인을 하나로 묶는 중요한 링크입니다.
