트랜스포머의 모습을 알고 싶다면 먼저 변압기의 기본 구조에 대한 특정 이해를 가지고 있으며 어떤 유형의 변압기가 있는지 알아야합니다. 각 변압기마다 다른 용도로 인해 다른 외관이 있습니다.
https://youtube.com/shorts/gsy88_7ie9i?feature=share
변압기의 기본 구조
우리가 전력 변압기의 모습을 알고 싶다면, 우리는 불가피하게 변압기의 구조를 이해해야합니다.
(아래의 녹색 글꼴은 건식 - Type Transformers에서 사용할 수 없습니다.
(1) 신체 : 철 코어, 와인딩, 단열 구조, 리드 와이어
(2) 오일 탱크 : 오일 탱크 바디 (탱크 덮개, 탱크 벽, 탱크 바닥)
오일 탱크 액세서리 (오일 배수 밸브, 오일 샘플 밸브, 접지 볼트, 명판)
(3) 냉각 장치 : 골판지 시트, 라디에이터, 쿨러, 팬 및오일 펌프
(4) 보호 장치 :오일 저장 캐비닛, 오일 레벨 게이지, 건조제, 압력 릴리프 밸브, 온도계, 가스 릴레이 등
(5) 아울렛 장치 : 부싱, 플러그 및 플러그 헤드, 케이블 박스 등
(6) 전압 조절 장치 : OFF - 여기 탭 체인저 또는 - 탭 체인저로드
(7) 변압기 오일 : 25# 미네랄 오일, 45# 미네랄 오일, 60# Nynas 오일, FR3 식물성 오일
변압기의 유형
목적에 따라 :
- UP Transformer : 전압을 저전압에서 고전압으로 증가시킨 다음 변속기 라인을 통해 먼 곳으로 전송합니다. 이 변압기는 일반적으로 전력 변압기입니다 (실제 그림은 다음과 같습니다).
알아 보려면 클릭하십시오Power Transformer 란 무엇입니까?
단계 - Down Transformer : 전력을 고전압에서 저전압으로 줄인 다음 분배 라인은 전원을 인근 또는 비교적 근처 라인으로 공급합니다. 이 변압기는 일반적으로 분배 변압기입니다 (실제 그림은 다음과 같습니다).
알아 보려면 클릭하십시오극분 변압기 란 무엇입니까?
단계의 수에 따라 :
단일 - 위상 변압기 (이 유형의 변압기는 용량이 낮기 때문에 종종 폴 트랜스포머 (그림과 같이)와 같은 가정용 전력 분포 제품으로 사용됩니다 (일반적으로 단일- 위상 변압기);
3 - 위상 변압기 (변압기 용량은 상대적으로 높으며, 유통 회로 시스템에서 종종 로컬 전력 네트워크에 전력을 분배하는 데 사용됩니다).
패드 마운트 변압기를 예로 들어, 다음은 단일 위상 패드 장착 변압기와 3 상 패드 장착 변압기의 물리적 사진입니다. 단일 위상 변압기의 변압기 몸체 구조는 3 상 변압기의 변압기 구조보다 작기 때문에, 전체 변압기의 부피는 비교적 작다;
어쩌면 당신은 또한 알고 싶을 수도 있습니다.3 상 패드 장착 분배 변압기를 연결하는 방법은 무엇입니까?
와인딩에 따르면 :
단일 권선 변압기 (이 전력 변압기는 하나의 권선 만 있으며 2 개의 - 레벨 전압 자동 변형기입니다.)

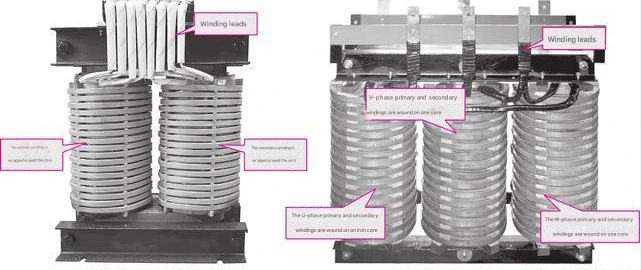

이중 와인딩 변압기 (변압기 본체에는 두 개의 권선이 있으며 바디 다이어그램은 다음과 같습니다)
3 개의 와인딩 변압기 (마찬가지로이 유형의 변압기 몸체는 3 개의 권선을 가지고 있으며 바디 다이어그램은 다음과 같습니다),
권선이 코어 주위의 코일 수를 의미하는 경우, 이름에서 알 수 있듯이 단일 와인딩은 코어 주위의 코일 단지 하나의 코일만을 의미하며, 이중 와인딩은 2 개의 코일을 의미하며 3 개의 와인딩은 3 개의 코일을 의미합니다. 와인딩 설계는 변압기의 사용 요구 사항 (용량, 손실 및 기타 값과 밀접한 관련이 있습니다.
와인딩 재료에 따르면 다음이 있습니다.
일반적으로 모든 - 구리 변압기로 알려진 구리 와이어 변압기;
일반적으로 모든 - 알루미늄 변압기로 알려진 알루미늄 와이어 변압기
(구리선 및 알루미늄 와이어는 권선 코일의 재료를 참조하십시오),
구리 변압기의 성능은 일반적으로 알루미늄 변압기의 성능보다 훨씬 우수합니다. 물론, 재료 가격으로 인해 구리 변압기의 가격도 알루미늄의 가격보다 높을 것입니다.
전압 조절 방법에 따르면 다음이 있습니다.
- 하중 전압 조정 변압기; 로드 전압 조절 변압기,
부하 전압 조절과 - 부하 전압 조절의 차이는 변압기의 전압을 조정할 때 변압기에 전원을 꺼야하는지 여부입니다.
냉각 매체 및 냉각 방법에 따르면 다음이 있습니다.
오일 - 침수 변압기 : 오일의 냉각 방법 - 몰입 변압기는 일반적으로 천연 냉각, 바람 냉각, 강제 공기 냉각 등입니다 (아래 그림과 같이). 그것의 냉각 매체는 일반적으로 변압기 오일이며, 일반적으로 쉘과 통합됩니다.
건조 - Type Transformer : 권선은 가스 (공기 또는 황 6 헥사 플루오 라이드 가스) 또는 주조 에폭시 수지 절연 (아래 그림과 같이)에 배치됩니다. 냉각 매체는 일반적으로 공기와 같은 가스 매체이며 쉘없이 선택할 수 있습니다.
코어 구조로 분류 : Core - Type Transformer 및 Shell - Type Transformer.
